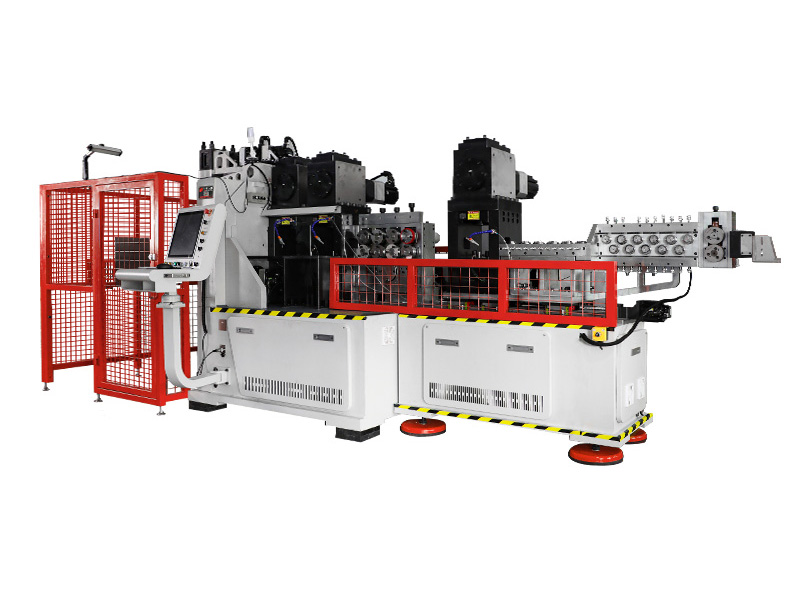

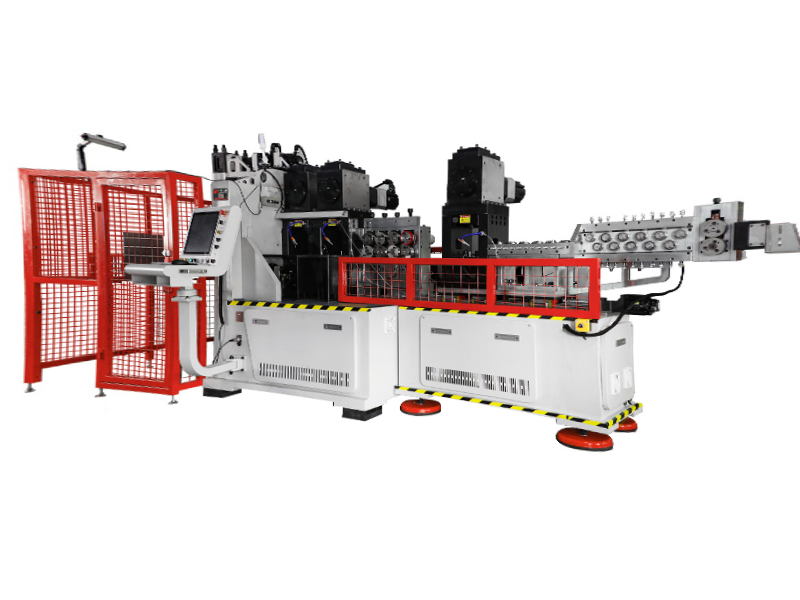

雨刮器連桿成型機YG-12A

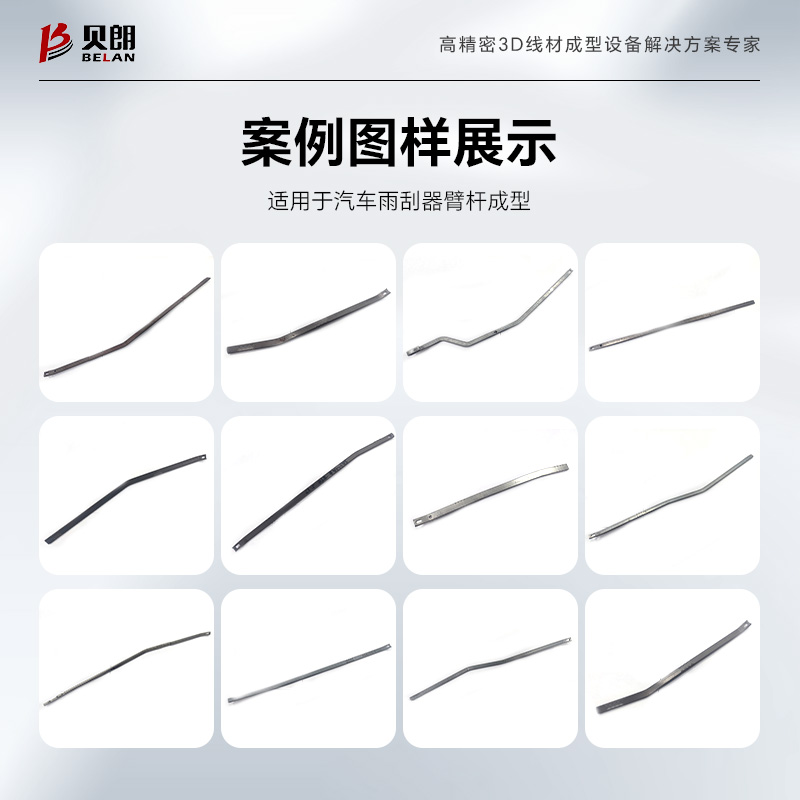

線徑種類：雨刮器臂桿

線經范圍：扁線：厚4mm寬9mm

扁線：厚4mm寬12mm

產品特點：折彎采用內外轉同步折彎，可折側彎，立彎，扭彎；切斷模組帶有預壓功能防止切口有毛刺，切口平整；設備自帶壓凸點，沖孔，壓LOGO，修披風（選配）；設備自帶輔助送線裝置一人可輕松跟換材料。

型號		BL-YG-12A
控制軸數		12軸
生產線徑		扁線：厚4mm寬9mm 扁線：厚4mm寬12mm
加工行程		500mm
總功率		55.9kw
送線電機功率		7.5KW
轉臂電機功率		4.4kw*2
折角電機功率		4.0KW
內扭點擊功率		2.5kw
前后電機功率		1.8kw
升降電機功率		4.0kw
切刀電機功率		3.0kw
切刀前后電機功率		1.8kw
沖壓電機功率		7.5kw*3
工作電壓		三相380v（±20v）
設備占地		12000mm2500mm2400mm
主機重量		16000kg
全自動送線架承重		1000kg

1.折彎采用內外轉同步折彎，可折側彎，立彎，扭彎。
2.切斷模組帶有預壓功能防止切口有毛刺，切口平整。
3.設備自帶壓凸點，沖孔，壓LOGO，修披風（選配）。

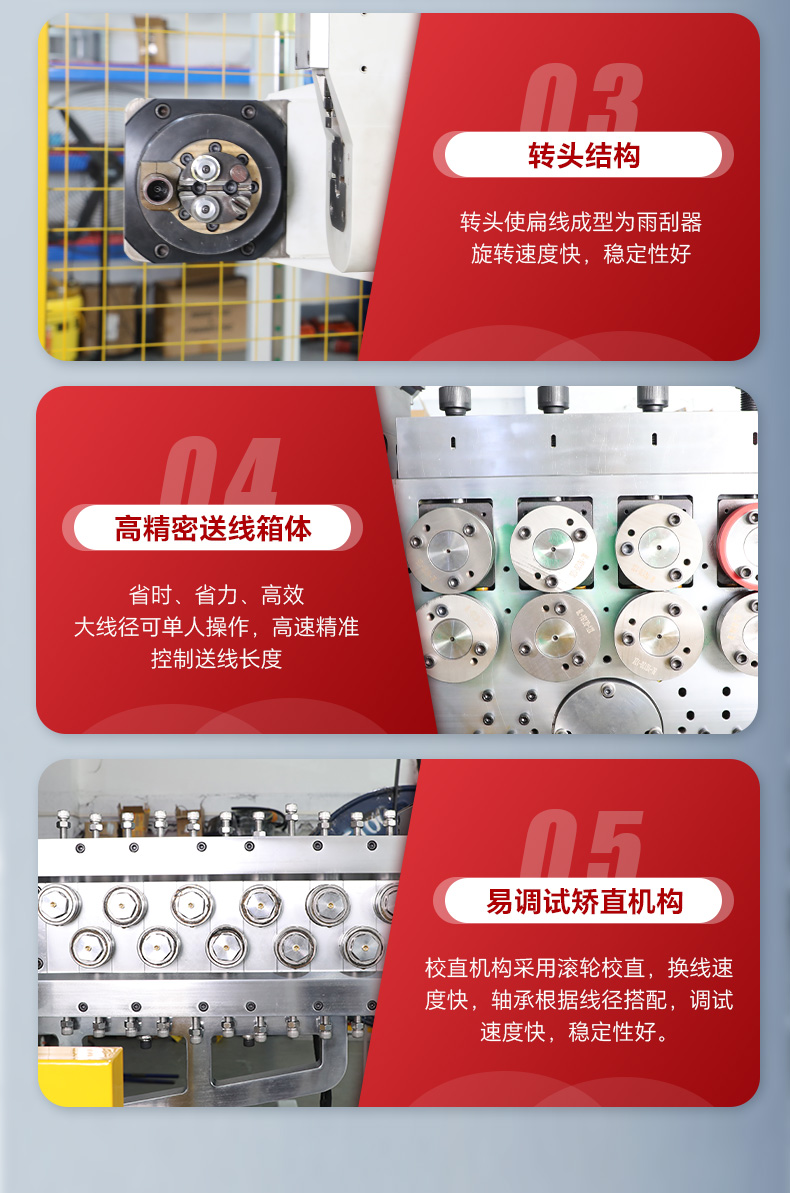

4.送線采用4組外徑120送線輪，送線自帶編碼器控制補償送線精度。
5.校直機構橫向立向11*2校直方式，校直軸承根據原材料仿形貼合校直，直線度完全符合行業產品要求。
6.設備自帶輔助送線裝置一人可輕松跟換材料。
7.送料架采用雙頭送料架，設備在自動生產時可同時安裝2卷材料，節省換料時間。
8.系統采用專用工控系統，操作簡單明了，自帶中英文界面（其它國家語言可定制）

主要部件	品牌	產地

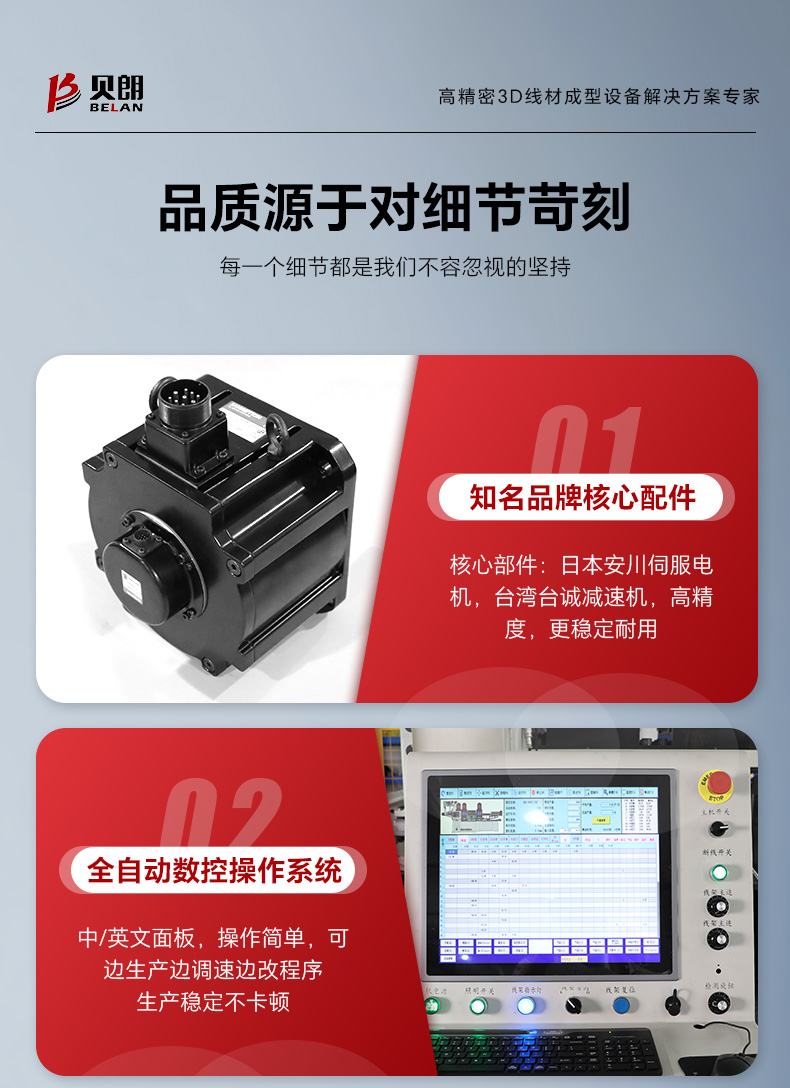

伺服電機	安川	日本
減速機	紐卡特	德國
轉臂減速機	CST	臺灣
軸承	NSK/IKO/SKF	日本
軸承	FAG	德國
絲桿導軌	上銀	臺灣
電腦系統	億圖	臺灣
開關電源	明緯	臺灣
變頻器	匯川	深圳
斷路器	施耐德	法國
交流接觸器	施耐德	法國
